仪器简介

主要用于对矿物、金属、材料、生物组织等各类样品进行微区形貌观察(SE、BSE)和成分的定性定量分析(EDS、WDS)。

主要配置

波谱分析系统、X射线能谱仪。

关键指标

二次电子图像分辨率：≤3 nm@30kV；背散射电子像分辨率：≤ 20 nm；放大倍数：40倍 ~ 400,000倍，元素分析范围：5B - 92U，EDS分辨率：~136 eV，WDS分辨率：~10 eV，有利于谱峰相互干扰的元素分析，能够实现元素的化学状态分析，最大束流：≥ 3000 nA，元素探测限：≈0.01%。

主要功能

微区形貌观察（BSE、SE）、EDS点线面分析、WDS点线面定性及定量分析。

设备使用相关说明

校内：400元/小时，22：00-8：00半价收费。

校外：800元/小时

应用案例

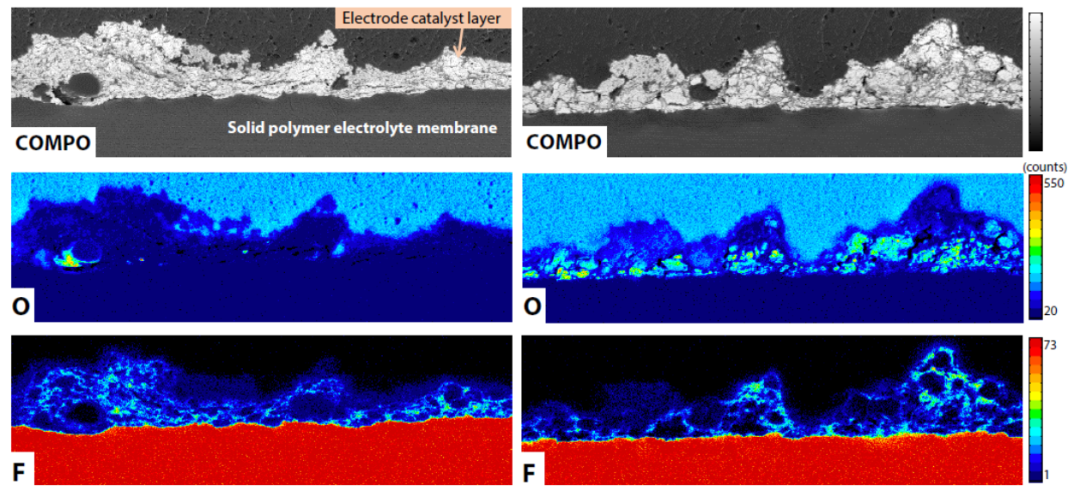

新组装的膜电极MEA和已使用性能老化后的MEA中的个元素面分布
