仪器简介

在超高真空和低温环境下工作，利用扫描探针技术获取样品表面原子级分辨率的形貌、电子态等信息。主要用于表面科学研究，如研究材料表面原子结构、电子结构；纳米技术领域纳米材料微观结构表征；以及探索量子物理现象等。

关键指标

1、工作温度范围为4.8K-500K，探针在x、y、z方向的粗移动范围不小于±2mm x ±2 mm x 6 mm（工作温度范围），其扫描面积在液氦温度下不小于 1.2μmx1.2μm, 在77 K时不小于2.5μmx2.5μm，在室温下不小于5μmx5μm。

2、样品台具备5个外部引线电极。

3、扫描隧道显微镜在液氮以及液氦冷却下均可得到Au（111）表面原子分辨率图像，可清晰观察到表面重构结构。具有STS（扫描隧道谱）功能，提供Au（111）的标准能量谱，能量分辨率优于1 meV。基于qPlus技术的非接触式原子力显微镜在液氮及液氦冷却下均可得到Si（111）-7x7表面原子分辨率图。

样本检测注意事项：

1、样品须是导体或者半导体且具有一定的刚性；

2、样品标准尺寸长宽厚为10mmx2.5mmx1mm，宽度须小于等于2.5mm，厚度最大1.5mm；

3、因该设备正常工作情况下以200nmx200nm区域扫描，所以待测结构须尽量高密度分布在样品上，最好整个表面是同一种结构，以便寻找到待测结构（往往该过程花费很多机时），以尽可能缩短样品扫描时间，并请提供OM和SEM照片以判断表面粗糙度优于5nm每4

主要功能

用于材料的微观结构、微区电子结构等性能开展可视化研究。

设备使用相关说明

1、每个样品基本费：10000 元（专用样品架使用、安装；针尖损耗；由大气环境传样品进超高真空腔室需要12小时、超高真空腔室中样品加热除气4小时）；

2、自放入扫描头液氮降温开始计算测试时间（由专门技术人员操作），每小时300元。

3、使用qPlus功能收费如下。因该设备通常在液氮下工作，qPlus功能须在液氦下工作，由液氮转为液氦需要耗费大量液氦，故qPlus费用将包含该部分液氦损耗。液氦测量需要提前沟通并长沙市外采购液氦，每次至少100升，市场价每升300元，由测试者提供。

应用案例

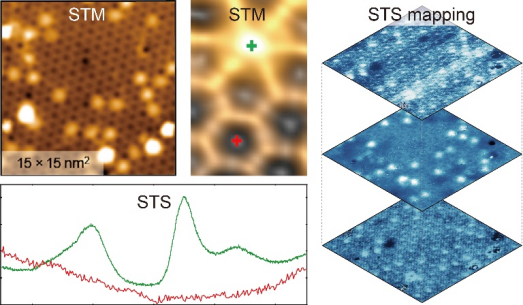

锗原子/铋笼目晶格体系的高分辨扫描隧道显微成像（STM）、扫描隧道谱（STS）及隧道谱成像（STS mapping）
