仪器简介

该设备用于测试二维材料的化学结构与光电流转换之间的相关性，实现空间分布的快速成像，并可扩展实现材料空间的偏振特性与光电流特性相关性，及高低温原位下材料结构与光电转换特性变化的空间分布成像。可进行拉曼图谱/成像、光致发光图谱/成像、光电流成像等测试。

主要配置

双激光器、可见光和近红外光谱探测系统、四探针变温台、全自动偏振附件。

关键指标

488nm单纵模激光器，总功率75 mW，最低波数120 cm-1；633nm 单纵模激光器，总功率50 mW，最低波数80 cm-1; 光谱分辨率1.6 cm-1；光谱范围800-1600nm；温度范围：-196℃ to 400℃；光电流空间分辨率≤500nm；光学显微镜，配置10X, 50X, 50X长焦物镜（数值孔径0.55，工作距离9.1mm）和100x（NA：0.9，工作距离1mm），横向光学分辨率：X方向≤350 nm。纵向光学分辨率：≤850 nm。

主要功能

拉曼/荧光光谱、拉曼/荧光成像、光电流成像、原位变温拉曼测试、偏振拉曼测试。

设备使用相关说明

校内：150元/小时（自主上机），200元/小时（非自主上机）。

校外：300元/小时（自主上机），400元/小时（非自主上机）。

应用案例

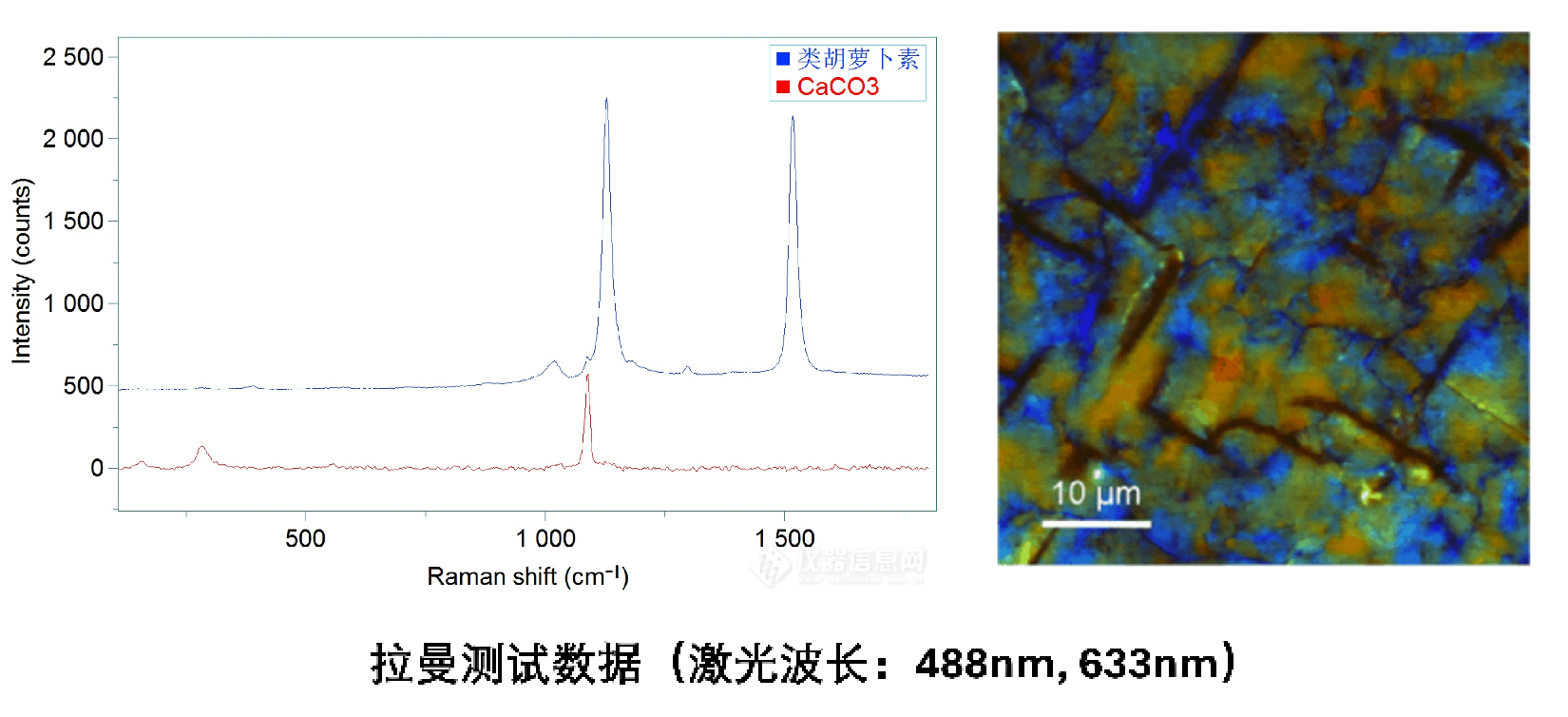

拉曼单谱扫描与二维成像
