仪器简介

可以完成微纳米尺度上材料力学性能测试和表征。可以用于沥青、混凝土等聚合物材料、无机非金属材料、金属材料、膜材料及复合材料等的纳米压痕、纳米划痕、纳米摩擦磨损等力学特性测试，获得相关条件下的硬度、模量、蠕变、屈服、纳米磨损性能、粘结失效、断裂韧性、应力松弛、疲劳等性能。

主要配置

二维电容式静电力加载/位移传感器、三轴压电陶瓷扫描器、原位扫描探针显微成像、400℃高温加热台。

关键指标

1、纳米压痕：最大载荷10mN，力分辨率1nN。

2、纳米划痕：最大载荷2mN，力分辨率50nN。

3、纳米摩擦磨损：磨损面积范围60umX60um、纵向载荷范围：0.1uN-900uN。

4、动态纳米力学测试：频率范围0.1-300Hz、最大动态载荷：5mN; 最大准静态力：10mN。

5、400℃高温加热台：加热速率：20℃/min；温度分辨率：0.1℃；控温精度：0.75%。

主要功能

纳米压痕测试、纳米划痕测试、动态纳米力学测试、高温原位纳米力学测试、原位扫描成像、模量成像。

设备使用相关说明

校内：400元/小时（常规测试）800元/小时（原位温度测试）。

校外：800元/小时（常规测试）1600元/小时（原位温度测试）。

应用案例

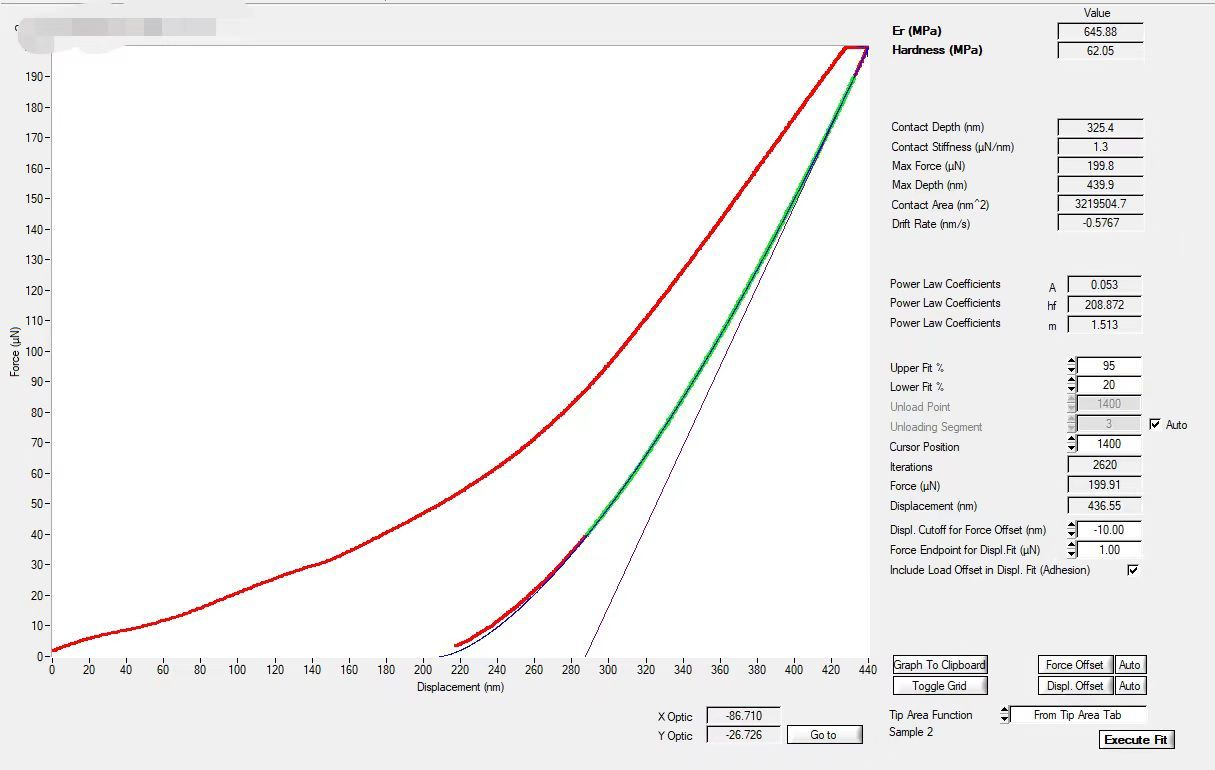

纳米压痕测试曲线

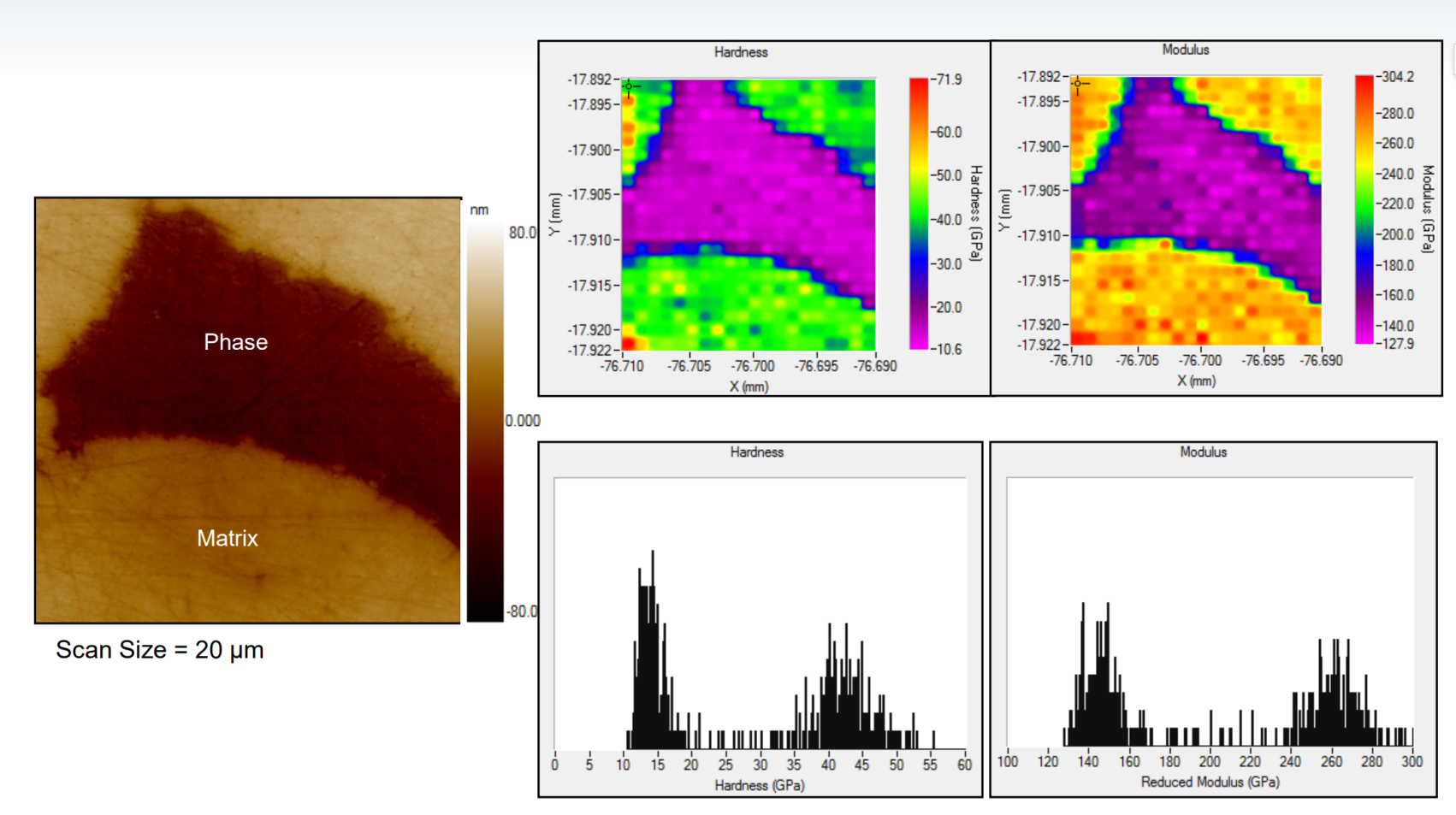

XPM测试
