仪器简介

设备采用X射线衍射原理，主要用于弹簧、齿轮、轴承、轧辊、曲轴、凸轮轴、压力容器管道、航空航天材料及其它金属零部件在热处理、机加工、焊接、喷丸、滚压等过程中产生的残余应力和残余奥氏体进行检测。

主要配置

Cr靶 、Cu靶、X射线管、测角仪、准直器。

关键指标

2θ角覆盖范围126°－167°，且连续可调；ψ角范围:-45°～+45°,可编程，双向摆动，测角仪具备平面旋转功能，平面φ旋转系统可进行±180°旋转；准直器：含圆形φ0.5mm、φ1mm、φ2mm、φ3mm、φ4mm，可更换。

主要功能

钛合金、镍基高温合金、铝合金、不锈钢、碳钢等材料的残余应力和残余奥氏体测试。

设备使用相关说明

校内：150元/小时。

校外：150元/点。

应用案例

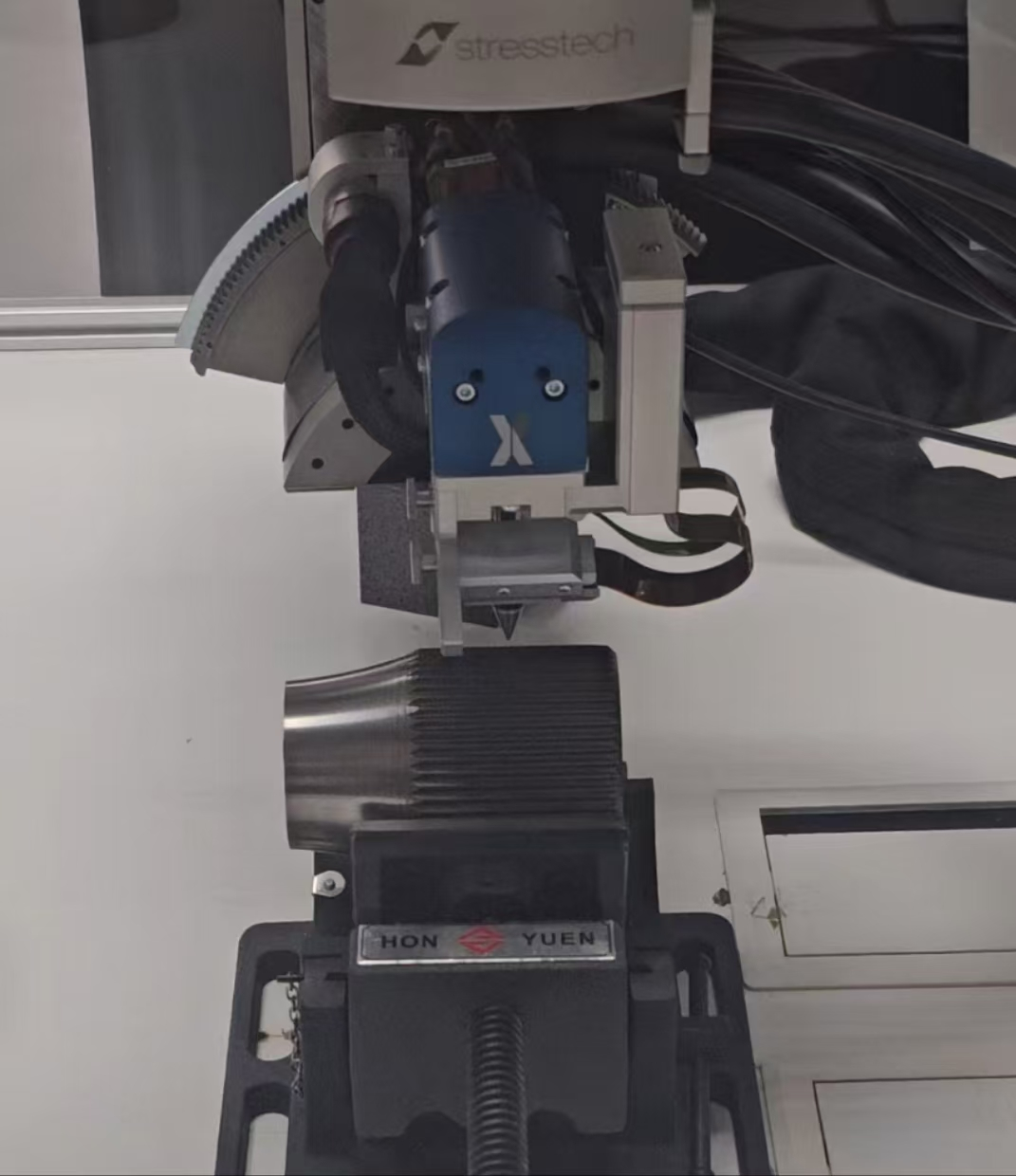

测量花键

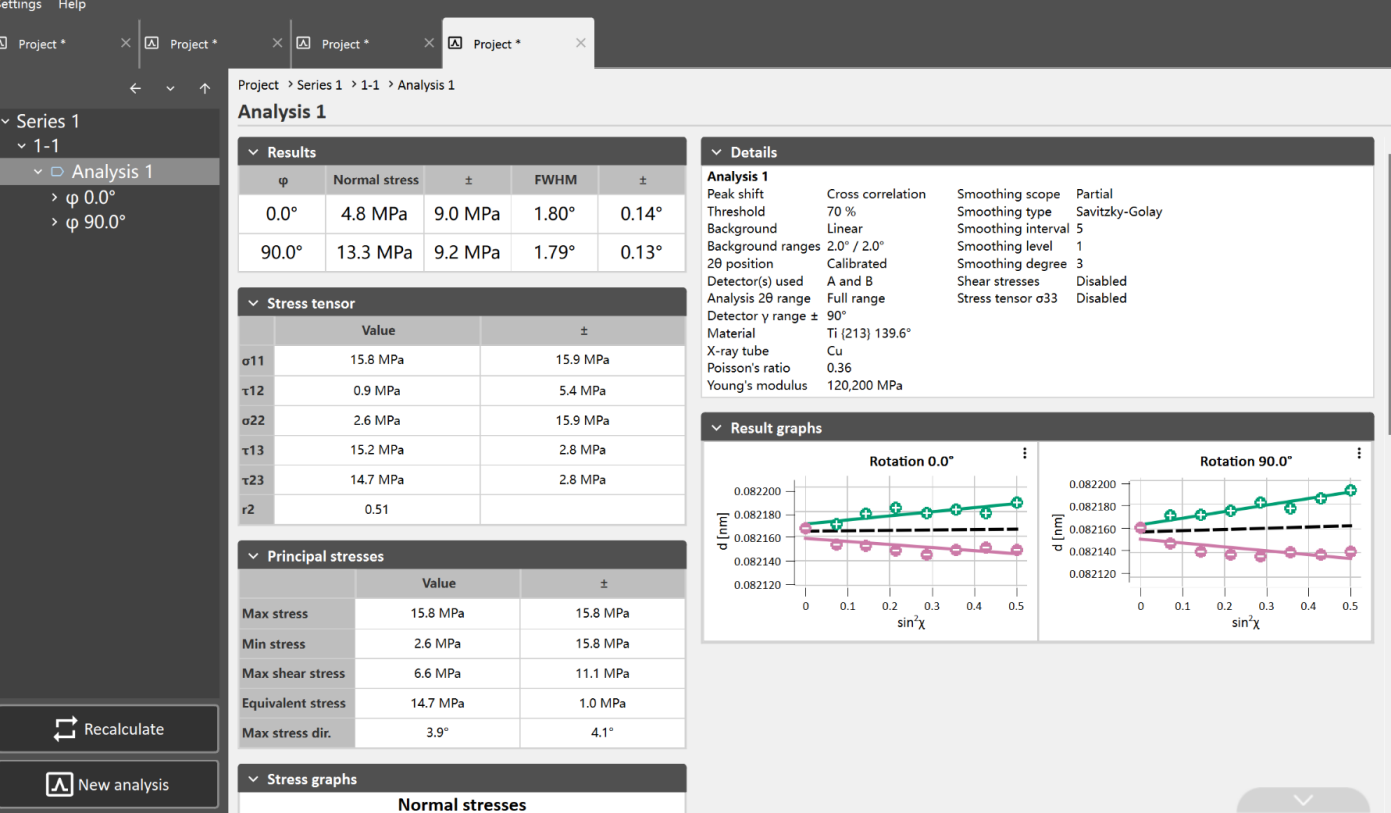

测试结果展示
