仪器简介

设备采用X射线衍射方法，可精确测量多晶材料的残余应力。主要应用于多晶金属材料如钢铁、铝合金在经过热处理如淬火，机加工如锻造、焊接、滚压、磨削等工艺处理后的残余应力测试。

主要配置

全二维探测器、X射线光管、阳极靶材（Cr靶、V靶）。

关键指标

不小于3英寸圆形全二维探测器；X射线光管功率: ≤45W，配备直径1mm准直器；Cr靶：满足铁、铝合金、镍合金等多种多晶材料的残余应力测试；V靶：满足钛合金、铜、钨等多种多晶材料的残余应力测试；单次入射可采集的衍射峰数量≥500个。

主要功能

多晶金属材料如钢铁、铝合金在经过热处理工艺处理后的残余应力测试。

设备使用相关说明

校内：150元/小时。

校外：150元/点。

应用案例

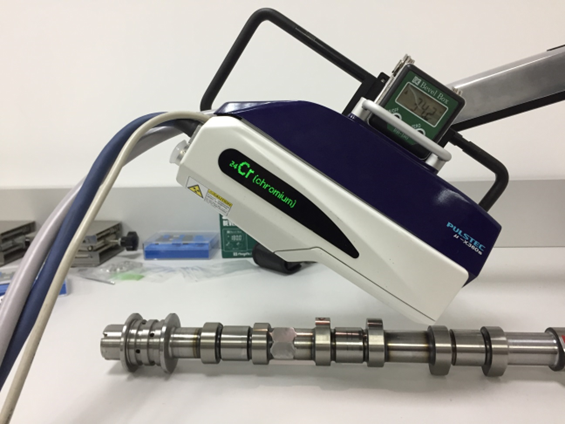

凸轮轴残余应力测试

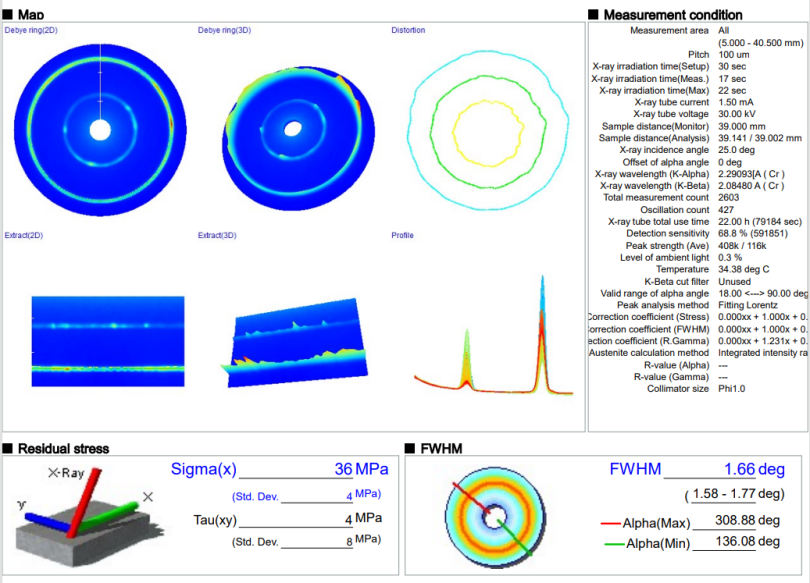

测试结果展示
