仪器简介

转盘式共聚焦显微系统，灵敏度极高，在极低的激光照射强度下即可采集到高品质图像，成像速度200fps，成像视野23mm,保证了系统的光漂白和光毒性极低，是活细胞及活体模式动植物长时间观察的最佳选择。结构光照明超分辨率系统，其图像分辨率可达XY轴115nm，Z轴269nm，为传统光学显微镜的1倍，能够对纳米尺度的样品结构及其相互作用进行更全面的研究。

主要配置

CSU-W1转盘式共聚焦显微系统；包含5个独立的激光器，激光器波长分别为405、488、561、640和785nm，适用激发波长405-785nm，发射光检测波长范围420-850nm；内置快门响应时间=30ms。扫描成像速度200fps；N-SIM S结构光照明超高分辨率成像系统，覆盖近紫外即可见光波长范围的激光器。独立激光器包含405、488、561和640nm。

关键指标

N-SIM S 结构光照明超高分辨率成像部分，TRIF-SIM模式下XY分辨率=86nm，3D-SIMS模式下XY分辨率=115nm，Z轴分辨率=269nm，成像速度=15fps，成像视野=66μm（100X物镜）; 微透镜双转盘，圆形针孔≥50um, 扫描视场≥17x16mm,转速≥4000转/分钟；高灵敏CMOS相机：分辨率1200 x 1200像素，速度80帧/秒@1200x1200；高功率激光系统：405/488/561/640nm激光器功率>100mw；活细胞培养系统，室温至40℃可调，带温度负反馈控制系统，控制精度=0.1℃。

主要功能

可用于细胞生物学，研究细胞骨架，细胞器的相互作用；也可用于神经生物学，研究钙信号在神经细胞的高速动态变化；还可用于观察细胞和亚细胞结构和形态特征，特别是植物或动物细胞的线粒体、溶酶体、自噬体、核孔复合体、细胞骨架、内质网等各种亚细胞器一级活细胞的超分辨动态观察等，以满足生物学、生命医学、化学生物学等学科的研究需求。

设备使用相关说明

校内：转盘共聚焦 ：100元/小时；超分辨模块（N-SIM)：150元/小时。

校外：转盘共聚焦 ：200元/小时；超分辨模块（N-SIM)：300元/小时。

活细胞成像试运行阶段(当日下午5:00后开始):60元/小时(T≤10h)，600元/次(T>10h)

活细胞成像正式运行阶段(当日下午5:00后开始):80元/小时(T≤10h)，800元/次(T>10h)

应用案例

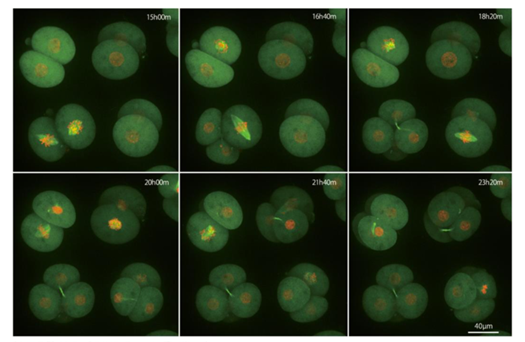

活细胞长时间大视野成像一小鼠胚胎发育早期
